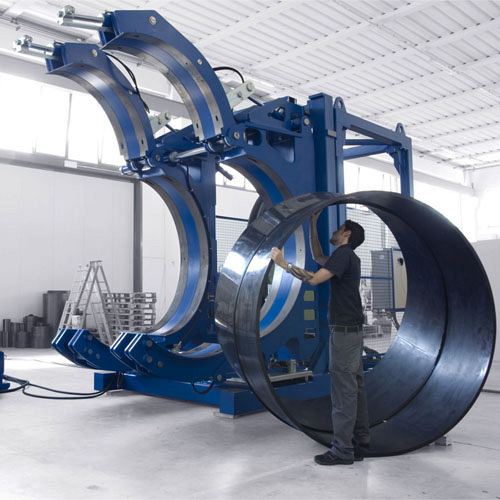

Стыковая сварочная машина для полиэтиленовых труб Uponor Infra PT 2000

Рейтинг
(49 голосов)

Стыковая сварочная машина для полиэтиленовых труб Uponor Infra PT 2000 (Упонор Инфра ПТ 2000) – гидравлический стыковой сварочный аппартат, предназначенный для сварки пластиковых (полиэтиленовых (ПЭ), полипропиленовых (ПП), ПВДФ, ПВХ и других) труб Ø 1200 – 2000 мм без каких-либо ограничений по толщине стенки трубы.
Производитель: Uponor Infra (Упонор Инфра) – Германия.

Преимущества стыковой сварочной машины для полиэтиленовых труб Uponor Infra PT 2000:

  • Электроторцеватель и сварочное зеркало интегрированы в единую конструкцию машины. Вводятся в зону сварки и выводятся из нее гидравлическим приводом, как у цеховых машин для изготовления фасонных деталей из труб.
  • Хомуты для фиксации труб закрываются и запираются гидравлическим приводом. По окончании сварочного процесса также отпираются и открываются гидравлическим приводом.
  • Хомуты для фиксации подвижной и неподвижной трубы одинарные и широкие.
  • Хомуты для труб, поворачиваемые на угол до 7,5° позволяют сваривать трубы под углом до 15°.
  • Модуль автоматизации и протоколирования PT-2000-CNC смонтирован в одном корпусе с гидравлическим агрегатом. Рассчитывает оптимальные значения параметров сварки, а также непосредственно регулирует температуру сварочного зеркала и управляет всеми исполнительными механизмами, задействованными в сварочном процессе. Управление закрыванием и запиранием хомутов, а также торцовкой, происходит с пульта управления на панели управления CNC. По окончании сварки параметры сварочного процесса сохраняются в памяти LDU в форме протокола, который можно распечатать на встроенном или внешнем принтере или перенести в компьютор. По российским нормам данная машина стыковой сварки относится к высокой степени автоматизации.

Цена и технические характеристики стыковой сварочной машины для полиэтиленовых труб Uponor Infra PT 2000:

Артикул Модель Материал труб Диаметр труб Цена с НДС
PT2000 Uponor Infra PT 2000 ПЭ, ПП, ПВДФ 1200 – 2000 мм
По запросу
%Запросить скидку!
Компания ПрофТехСнаб осуществляет продажу и доставку товара Стыковая сварочная машина для полиэтиленовых труб Uponor Infra PT 2000 от производителя Uponor Infra (Упонор Инфра) - Германия во все регионы России. На сайте Вашему вниманию предложены отзывы, фото, описание и комплектация инструмента. На оборудование Uponor Infra действует гарантия и сервисное обслуживание.
