Монтаж системы пожаротушения и грувлочных соединений труб

       Как сделать правильно монтаж системы пожаротушения с наименьшими затратами? В Америке и ряде Европейских стран уже более 30 лет используют грувлочные соединения труб - это бессварные соединения частей трубопровода с помощью муфт с резиновыми уплотнителями. Для надежного закрепления муфты на трубе предварительно накатываются специальные канавки (желобки) с помощью желобонакатчиков. Данный вид соединения можно разбирать и собирать по несколько раз, при этом качество соединения не нарушится - это основное преимущество данного типа перед сваркой. Название соединения пошло от названия муфт с двумя болтами "Groove-lock", которые выпускаются немецкой и американской компаниями, и широко используются в отечественных разъемных трубопроводах с 2000-х годов.

1. Выбор труб ПССТ от ПрофСтройСнаб для грувлочных соединений инженерных систем

      Рекомендуется использовать трубы, изготовленные в соответствии с ГОСТ 10704-91 «Трубы стальные электросварные прямошовные» и ГОСТ 3262-75 «Трубы стальные водогазопроводные», так как размерный ряд грувлочных фитингов наиболее соответствует вышеописанному ГОСТу. Все трубы с накатанными желобками соостветсвуют ГОСТ 3262-75; ГОСТ 10704-91; ГОСТ 8732-78, 8734-75; ГОСТ 11068-81; ГОСТ 9941-81; ГОСТ 9940-81.

Также возможно использоать уже готовые ттальные трубы и трубные заготовки с накатанными желобками/канавками включая порошковую окраску для быстрого монтажа труб вопровода с использованием бессварных муфтовых соединений типа Remmers «Groove-Lock».

Преимущества труб с желобком для грувлок соединений и порошковой окраской:

- Высокое качество покрытия водостойкои или пожаростойкой краски

- Нет токсичного выделения при критических температурах

- Высокая скорость монтажа систем пожаротушения и водоснабжения

- Накатанные желобки (канавки): экономия времени при накатке желобков на трубах

- Толщина покрытия окрашенной поверхности не менее 80 мкм

- Поодготовка поверхности труб ПССТ ПрофСтройСнаб производится согласно требованиям DIN 55828 метод абрарзивно-струйная (пескоструй/бластинг -  песок/дробь) очистка труб. Фракция струи SA2 ½ по DIN8201.

- Широкое применение, грувлочные трубы или виктолические трубы ПССТ ПрофСтройСнаб, используются для создания спринклерных систем водяного пожаротушения, а так же где необходимы быстросборные трубопроводы.

- Грувлочная труба ПССТ ПрофСтройСнаб обеспечивают быстрый монтаж трубопроводов, легкость в эксплуатации, безопасность, надёжность.

- Масштабируемость: быстросборные трубопроводы могут обеспечить перекачку воды, нефти, масла, кислоты, щелочи, вакуума, газа, пара под давлением и используются в следующих отраслях промышленности: нефтедобыча; газодобыча; геологоразведка; горное дело.

Чтобы избежать возникновения деформаций стенок трубы при выполнении накатки желоба, рекомендуем производить закупку желобонакаточных станков только у проверенных поставщиков (Remmers, Rothenberger, Ridgid, Rems).

    При выборе длины труб следует руководствоваться проектными и конструктивными возможностями, а также типом, стадией строительства объекта и выбора монтажа инженерных сетей (система пожаротушения или вопровод).

Например:

• Если объект в процессе возведения - используйте трубы длинной не более 6 метров, это позволит оперативно производить монтаж стояковой части в будущем.
• Если объект возведен более 4 этажей - трубы необходимо брать длинной не более 4 метров, для удобства монтажа подвальной части.
• Диаметр труб должен соответствовать наружному диаметру грувлочных фитингов.
• Обратите внимание, что для труб диаметром 57 мм (ДУ 2") грувлочные фитинги не поставляются, поэтому для монтажа ДУ 2" рекомендуется использовать трубу 60 мм.

2. Хранение труб ПССТ ПрофСтройСнаб

      При поступлении труб на объект строительства произведите визуальный осмотр на наличие дефектов, а также замер толщины стенки с помощью штангенциркуля. При применении трубопроводов в соответствии с ГОСТ 3262-75 предельные отклонения по размерам труб не должны превышать указанных в таблице ниже.

      При применении трубопроводов в соответствии с ГОСТ 10704-91 предельные отклонения по размерам труб не должны превышать указанных в таблице ниже.

СОВЕТ !

Трубы и грувлочные соединения Groove-Lock рекомендуется хранить в сухом помещении без возможности доступа в него сторонних работников. При отсутствии склада, трубы следует хранить под брезентом на деревянных палетах, чтобы исключить воздействие природных и иных факторов, которые могут привести к нарушению целостности трубы или ее загрязнению.

3. Подготовка и планирование монтажа системы грувлок на трубах

Персонал, оборудование и все инструменты необходимые для накатки желобков на трубах.

Для монтажа грувлочных соединений требуются следующие инструменты из расчета на 1 звено (2 человека - оператор и монтажник):

- УШМ (болгарка) или труборез - 1 шт.
- Гаечный ключ (болтоверт) - 2 шт.
- Рулетка дюймовая - 1 шт.
- Отрезной станок (при больших объемах труб) - 1 шт.
- Станок для сверления отверстий - 1 шт.
- Перфоратор с со сверлом по бетону и с коронкой по металлу - 1 шт. (при необходимости).
- Станок для накатки желобков на трубах к примеру Remmers Mustang 1-12 - 1 шт. (Рис.2) + (Ручной желобонакатчик для труб Remmers). Какой желобонакатчик купить для накатки желобков на трубах? Все зависит от объема монтажа труб водопровода и/или систем пожаротушения. Далее, нужно определить количество выпусков и ниппелей, которые не возможно монтировать, если выпуска труб расположены на стенах или под потолком, то для удобства грувлочных соединений труб может понадобиться ручной желобонакатчик.

 Рис. 2.  Желобонакатчик Remmers Mustang 1-12

      Время, затраченное на монтаж грувлочных соединений труб односекционного 17-этажного жилого дома систем В1, В2, Т3, Т4 в полном объеме составляет порядка 10 рабочих дней (при условии задействования 1 звена из 2-х человек)!

4. Накатка желобков на трубах (Грувлок)

Подготовка труб к монтажу инженерных систем.

      Выберите сухое ровное место для установки желобонакатного станка, установите его используя уровень. Если допустить отклонения при накатке желобков на трубе - желоб может получиться неровный!

Произведите замер и нарезку заготовок трубы болгаркой УШМ или труборезом по металлу. Необходимо зачистить концы трубы шлифовальным диском или гратоснимателем. Установите на желобонакатном станке (желобонакатчике) ролики для накатки желоба на трубе необходимо диаметра.

Настройте на желобонакатчике глубину накатываемого желоба с помощью специального щупа и приступите к накатке желоба на трубе. В случае отсутствия щупа глубину паза можно установить при помощи ручки регулировки глубины канавки.

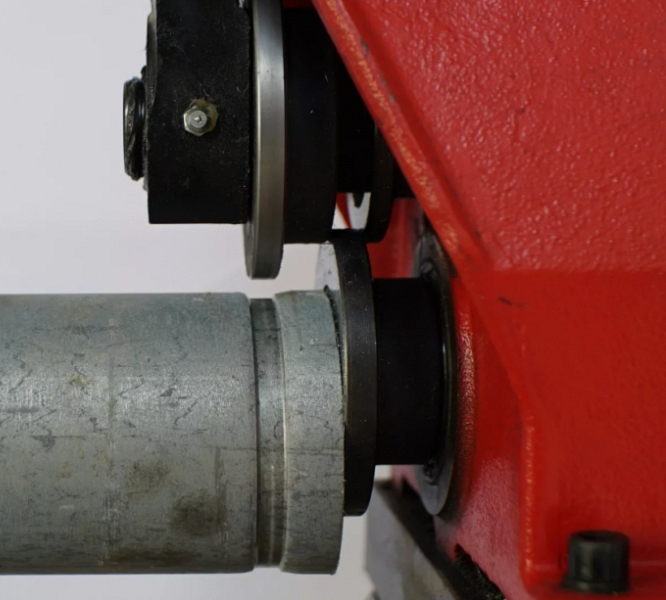

  Рис.3. Накатка желобков на трубах желобонакатчиком.

ВАЖНО !
При накатывании желобов на трубе не оказывать излишнего давления желобонакаточного ролика на трубопровод, чтобы избежать деформации стенок. Измерьте глубину желоба используя специальную рулетку для труб Remmers Roulette.

         Перед монтажом хомутов муфтовых или резьбовых, в трубе подготовьте отверстие с помощью сверлильного станка или перфоратора с коронкой по металлу. Убедитесь, что диаметр коронки соответствует диаметру отверстия фитинга!

    Сверление отверстий требуется выполнять на траверсах или на специальных V-образных или роликовых опорах для труб. После окончания сверления очистить трубу от стружки, и в случае образования заусенцев обработать отверстие напильником по металлу или гратоснимателем.

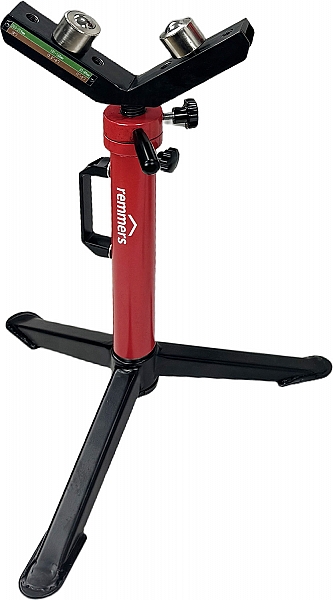

 Рис. 4.  V-образная регулируемая роликовая трубная опора Remmers Triton 1-8

5. Монтаж грувлок на трубах и грувлочных соединений труб

1. Доставьте к месту монтажа заготовленные трубы с накатанными желобами и грувлочные соединения, установив трубу на траверсы или трубные опоры.
2. Перед началом монтажа грувлочных или резьбовых хомутов необходимо убедится в соответствии размеров отверстия на трубе и отверстия в фитинге.
3. Место установки фитингов и грувлочных соединений желоба необходимо обработать силиконовой смазкой с двух концов.
4. Смазка необходима для удобства установки манжеты, а также для увеличения срока службы.
5. Наденьте резиновую уплотнительную манжету на стык труб.
6. Соедините муфтой два конца трубы так, чтобы торец муфты попал в желоб.
7. Установив муфту равномерно затяните стыковые болты при помощи гаечного ключа (или болтоверта).

6. Проведение испытаний

      Испытания трубопроводов с установленными грувлочными соединениями сле­дует выполнять в соответствии с п.7 ГОСТ Р 55430-2013 "Соединения трубопроводов разъемные. Оценка технического состояния и методы испытаний. Безопасность эксплуатации".

В случае выявления дефектов при проведении испытаний, необходимо прове­рить качество монтажа. Не наполняя водой систему, подтяните болты на муфтах и хомутах. Если это не помогло, приступите к демонтажу системы.

Устранение неисправностей:

- В первую очередь, необходимо устранить давление (манометрическое или гидравлическое) на трубопровод.
- Произвести демонтаж грувлочного соединения, визуальный осмотр места сое­динения и грувлока. В случае наличия дефекта конструкции грувлочного соеди­нения - заменить его.
- При дефекте трубы, замените участок трубы по средствам демонтажа повре­жденного участка и изготовления новой заготовки.
- После устранения дефекта произвести монтаж замененного участка трубопро­вода или детали.
- Провести повторные испытания.

7. Монтаж теплоизоляции

       Грувлочные соединения следует покрывать изоляцией согласно п.6.15. СП 61.13330.2012. Толщину теплоизоляционного слоя следует принимать равной толщине изоляции трубопровода.

8. Ошибки монтажа труб на грувлочных соединениях

• Неравномерное затягивание стыковых болтов. Отсутствие симметричного сое­динения частей грувлочной муфты. Убедитесь, что части муфты симметрично расположены, в случае отсутствия симметрии ослабьте стыковочные болты, а затем равномерно затяните болты.
• Чрезмерное воздействие желобонакатывающим станком на трубы и, как след­ствие, деформация ее стенок. Не допускайте чрезмерного воздействия: в случае упора ручки станка, который регулирует глубину накатки желоба, не предпринимайте дополнительных усилий.
• Неровный (или косой) отрез трубопроводов, наличие «заусенцев» на концах труб, отсутствие герметичности грувлок-соединений и нарушение целостности уплотнения манжеты. Произведите нарезку трубопровода с помощью станка для резки труб или контролируйте с помощью уровня ровность отреза. При наличии «заусенцев» обработайте края болгаркой или гратоснимателем.
• Внешние повреждения и нарушение герметичности. Недопустимо использовать подручный инструмент для натягивания на трубу резиновой уплотнительной манжеты, это может привести к повреждению и, как следствие, нарушению герметичности уплотнителя.
