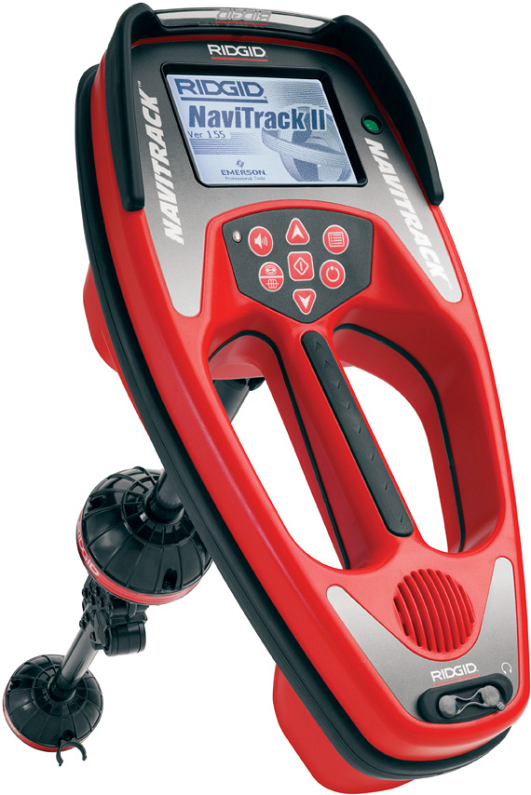

Трассоискатель Ridgid NaviTrack II

Официальный дилер

Увеличить

Рейтинг

(66 голосов)

Оформить быстрый заказ Рассчитать стоимость доставки Отзывы Версия для печати

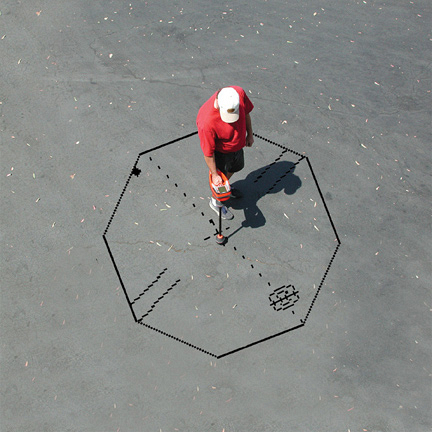

Модель снята с производства! Трассоискатель Ridgid NaviTrack II (Риджид НэвиТрэк II) используется для поиска камер и зондов, измеряет электромагнитные поля, излучаемые подземными объектами. Рабочие частоты: зонд: 16 Гц, 512 Гц, 640 Гц, 850 Гц, 8 кГц, 16 кГц, 33 кГц; активное обнаружение коммуникации: 128 Гц, 1 кГц, 8 кГц, 33 кГц, 93,8 кГц, 200 кГц, 262 кГц; пассивное обнаружение коммуникации: 50 Гц. Поисковый аппарат предназначается для оказания помощи пользователю в поисках таких объектов, путем определений характеристик линий электромагнитных полей и отображений их на экране. Поскольку линии электромагнитного поля могут быть подвергнуты искажениям и помехам, важно проверить места расположения подземных объектов до начала выемки грунта.
Производитель: RIDGID (РИДЖИД) – США.

Преимущества трассоискателя Ridgid NaviTrack II:

Быстрый метод поиска помогает пользователю быстрее найти местоположение зонда или коммуникации
Простота работы: учитывается только самый мощный сигнал! Любой оператор может произвести поиск! Отсутствуют «провалы» или «пики»
Точность измерений: для проверки местоположения имеется картографический дисплей
Складная антенна для облегчения хранения

Отличия трассоискателя Ridgid NaviTrack II от трассоискателя Ridgid NaviTrack Scout:

Увеличенный экран
Более длинная антенна (улучшенная эргономика прибора и повышенная точность определения глубины)
Пригоден для активного обнаружения магистрали

Комплектация:

Трассоискатель Ridgid NaviTrack II
Поверхностные маркеры и держатель стойки
4 батареи "C"-типа (щелочные)

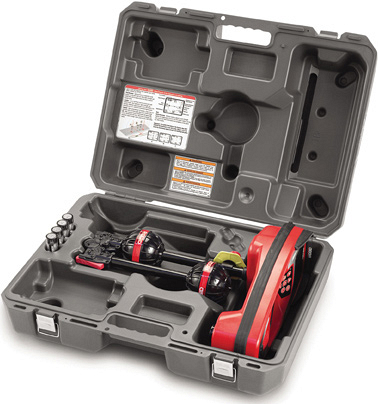

Пластиковый кейс для переноски
Видеодиск для обучения (DVD)
Руководство оператора

Трассоискатель Ridgid NaviTrack II предназначен:

Для поиска видеокамеры (если она оборудована передатчиком сигналов):
Всех систем с инспекционными видеокамерами SeeSnake (512 Гц). Кроме того, осуществляет поиск передатчиков сигналов 33 кГц, 640 Гц других изготовителей.
Для поиска зонда, прикрепленного к кабелю или к промывочному шлангу, для поиска плавающего передатчика сигналов.

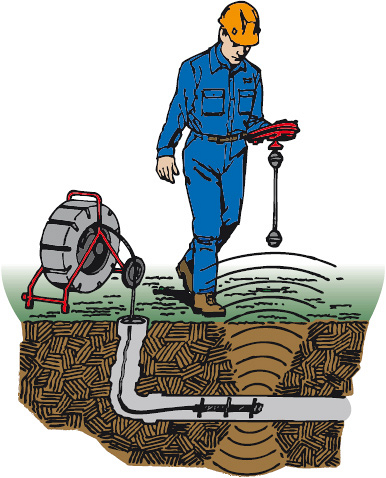

Можно использовать для поиска сигнала зонда (передатчика) в трубе (труба должна быть неметаллической!) так, чтобы определить его местоположение, находясь над землей. Зонды (передатчики сигналов) можно помещать на проблемный участок в трубе с помощью штока-толкателя видеокамеры или спирали. Кроме того, плавающий зонд можно смывать, увлекая потоком воды, стекающей под наклоном внутри трубы.
Для активного обнаружения магистрали с помощью передатчика сигналов (генератора сигналов): линии электропередачи, телевизионной линии, телефонной линии или любой металлической коммуникации (если на коммуникацию может генерироваться электромагнитный сигнал).
При активном обнаружении трасс подземные магистрали (т.е. трассы, которые проводят электромагнитные сигналы (в отличие от пластмассовых трубопроводов, которые не могут быть обнаружены таким способом)) запитывают от линейного передатчика сигналов (генератора сигналов). Этот активный сигнал впоследствии отыскивают с помощью трассоискателя Ridgid NaviTrack II. Линейный передатчик сигналов (генератор сигналов) отличается от зонда тем, что его используют для трассировки запитанной магистрали, а не используют как искомую цель, которой является зонд. Линейные передатчики сигналов (генераторы сигналов) запитывают магистрали путем прямого соединения с помощью клипс, непосредственно наводят сигнал с применением зажима или наводят сигнал с помощью индуктивных обмоток, встроенных в генератор.
Для пассивного обнаружение трассы:
В режиме пассивного обнаружения трассы измеряет переменный ток или переменные электромагнитные поля, генерируемые проводниками, в которых уже протекает ток, без присоединения передатчика сигналов (генератора сигналов). Подземные линии электропередачи обычно не излучают какого-либо трассируемого сигнала, если энергия не передается по проводам. Например, линии выключенного уличного освещения трудно трассировать в пассивном режиме. Вследствие электромагнитной связи (индуктивной или емкостной) все металлические магистрали в зоне могут запитываться пассивным способом. Вследствие этого местоположение магистралей можно определять пассивным способом, но оказывается трудно определить, какую магистраль нашел трассоискатель.

Дополнительные принадлежности:
Артикул	Наименование
21948	Генератор сигналов SeekTech ST-305 (5 Вт)
15003	Генератор cигналов NaviTrack (10 Вт)
21953	Генератор сигналов SeekTech ST-510 (10 Вт)
26563	Генератор сигналов SeekTech ST-33Q (10 Вт)
16728	Дистанционный зонд NaviTrack
19793	Плавающий зонд NaviTrack (комплект 2 шт.)
20973	Индукционные клещи SeekTech
20503	Индукционные клещи NaviTrack
12543	Дополнительные маркеры зонда
22388	Пластиковый кейс для хранения и переноски

Цена и технические характеристики трассоискателя Ridgid NaviTrack II:

Артикул

Модель

Частоты, устанавливаемые по умолчанию

Стандартные частоты

Дополнительные частоты

Интенсивность сигнала

Номинальное напряжение, питание

Источник электропитания

Длительность непрерывной работы
с одним комплектом батарей

Рабочая среда

Температура хранения

Размеры (Д × Ш × В)

Вес без батарей

Вес с батареями

Цена с НДС

19243

Ridgid NaviTrack II

Зонд: 512 Гц
Активное обнаружение трассы: 128 Гц, 1 кГц, 8 кГц, 33 кГц
Обнаружение линии электропередачи: 60 Гц (9-я гармоника)

Зонд: 512 Гц, 640 Гц, 8 кГц, 33 кГц
Активное обнаружение коммуникации: 128 Гц, 1 кГц, 8 кГц, 33 кГц, 93,8 кГц
Пассивное обнаружение коммуникации: 50 Гц

Зонд: 16 Гц, 640 Гц, 850 Гц, 8 кГц, 16 кГц, 33 кГц
Обнаружение трассы: 200 кГц, 262 кГц
Сетевая частота: 50 Гц

Нелинейная зависимость
2000 в 10 × больше, чем 1000,
3000 в 10 × больше, чем 2000 и т.д.

6 В, 550 мА

4 батареи "C"-типа; 1,5 В; щелочные (ANSI/NEDA 14A, IEC LR14) или аккумуляторы 1,2 В NiMH или NiCad

~ 16 ч

Температура: -20°C ... +50°C
Влажность: 5% ... 95% относительной влажности

-20°C ... +60°C

38 × 18,2 × 79 см

2,3 кг

2,4 кг

%Запросить скидку!

Компания ПрофСтройСнаб осуществляет продажу и доставку товара Трассоискатель Ridgid NaviTrack II от производителя Ridgid (Риджид) - США во все регионы России. На сайте Вашему вниманию предложены отзывы, фото, описание и комплектация инструмента. На оборудование Ridgid действует гарантия и сервисное обслуживание.
